Diplexer a bassa perdita a 2 vie

Caratteristiche:

Combinatore per la condivisione degli alimentatori
Alta direttività / isolamento
Potenza di 300 W, alta affidabilità
Perdita di inserzione bassa, VSWR basso, PIM basso (IM3)

Specifica:

Specifiche elettriche
Intervallo di frequenze	Porta 1: 380-2170 MHz Porta2: 2400-2700MHz
Perdita di inserzione	≤0.3dB
Perdita di ritorno / VSWR	≤-19dB / 1,25
Solitudine	≥50dB
Impedenza	50Ω
Potenza di ingresso	≤ 300 W a 380-2170 MHz (media) ≤ 200 W a 2400-2700 MHz (media)
PIM (IM3)	≤ -150dBc @ 2 × 20W
DC / AISG	By-pass (max.2500mA)
Specifiche ambientali
temperatura di esercizio	Da -20 ℃ a + 60 ℃
Temperatura di conservazione	Da -40 ℃ a + 85 ℃
Umidità ambientale	Dallo 0% al 95%
Applicazione	Interno o esterno, IP67
Specifiche meccaniche
Connettori	3 pezzi Din-Female (collo lungo) -Unità singola
Peso	Unità singola: 1,3 kg / doppia unità: 2,7 kg
Dimensioni (Senza connettori)	Unità singola: 133 * 119 * 41mm Doppia unità: 133 * 119 * 84 mm

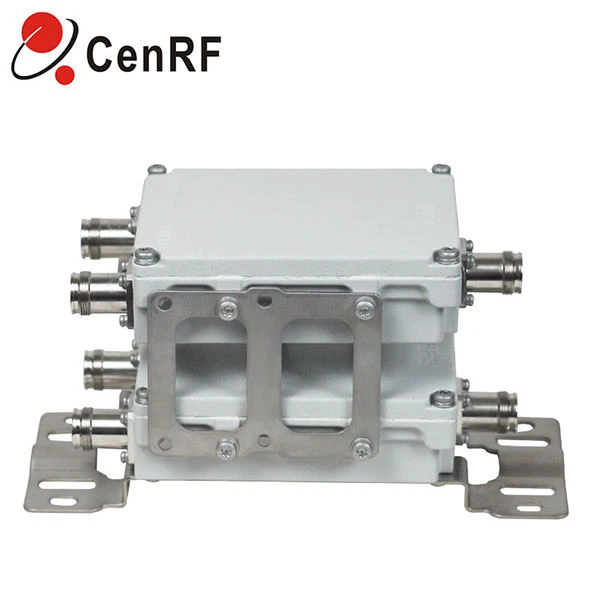

Esposizione del prodotto

DC BY PASS

结构图

Combiner 380-2170MHz & 2400-2700MHz

La nostra azienda

Siamo stati fondati nel 1999. È specializzato in R&S, produzione e produzione di reti di comunicazione mobile e punta a diventare il leader nel campo delle tecnologie a radiofrequenza. La società ha sede a Hangzhou. C'è un team di gestione ben istruito e anche ingegneri esperti nella tecnologia delle microonde. È specializzato nei prodotti, tra cui soluzioni complete di miglioramento mobile, tutti i tipi di componenti a radiofrequenza, antenna, sottoassemblaggio e analizzatore PIM per aiutare a ottimizzare le reti s'mobile dell'operatore .
